Начальные значения
h
ap 0.2 mm(0.07-1.2)
fn 0.23 mm/r(0.1-0.45)
vc 160 m/min(175-140)
Данные о продукции
| CoroPak (RELEASEPACK) | 18.2 |
| Release date (ValFrom20) | 2018-09-22 |
| Главный передний угол пластины (GAN) | 0 deg |
| Диаметр вписанной окружности (IC) | 9,525 mm |
| Диаметр отверстия под винт (D1) | 3,81 mm |
| Задний угол главный (AN) | 0 deg |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,007 kg |
| Наличие кромки Wiper (WEP) | false |
| Основа сплава (SUBSTRATE) | BC |
| Покрытие (COATING) | PVD AlTiCrN |
| Радиус при вершине (RE) | 2,4 mm |

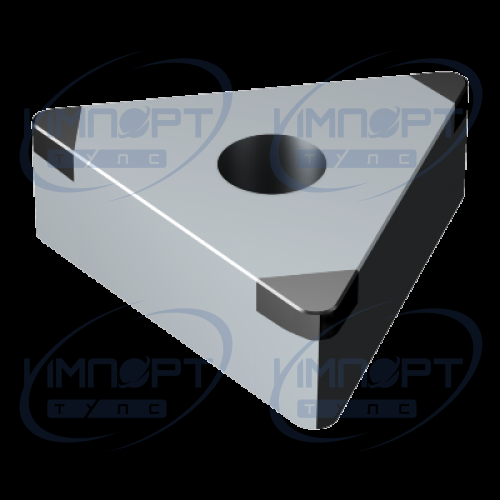

| Размер и форма пластины (CUTINTSIZESHAPE) | TN1604 |
| Сплав (GRADE) | 7125 |
| Тип крепления пластины (IFS) | 2 |
| Тип операции (CTPT) | Finishing |
| Толщина пластины (S) | 4,762 mm |
| Угол торцевой режущей кромки сверла (GB) | 25 deg |
| Форма пластины (SC) | T |
| Число режущих кромок (CEDC) | 3 |
| Ширина передней фаски (BN) | 0,1 mm |
| Эффективная длина режущей кромки (LE) | 3,6 mm |
