Начальные значения
p
ap 5 mm(0.8-7.5)
fn 0.4 mm/r(0.2-0.55)
vc 305 m/min(360-275)
k
ap 5 mm(0.8-7.5)
fn 0.35 mm/r(0.2-0.55)
vc 235 m/min(265-210)

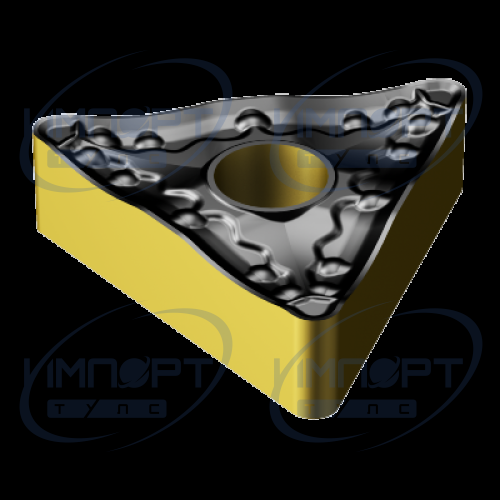

Данные о продукции
| CoroPak (RELEASEPACK) | 14.2 |
| Release date (ValFrom20) | 2014-09-20 |
| Диаметр вписанной окружности (IC) | 12,7 mm |
| Диаметр отверстия под винт (D1) | 5,156 mm |
| Задний угол главный (AN) | 0 deg |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,011 kg |
| Наличие кромки Wiper (WEP) | false |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCN+Al2O3+TiN |
| Радиус при вершине (RE) | 0,794 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | TN2204 |
| Сплав (GRADE) | 4315 |
| Тип крепления пластины (IFS) | 2 |
| Тип операции (CTPT) | Roughing |
| Толщина пластины (S) | 4,762 mm |
| Форма пластины (SC) | T |
| Число режущих кромок (CEDC) | 3 |
| Эффективная длина режущей кромки (LE) | 21,197 mm |
