TNMM 22 04 16-QR 235

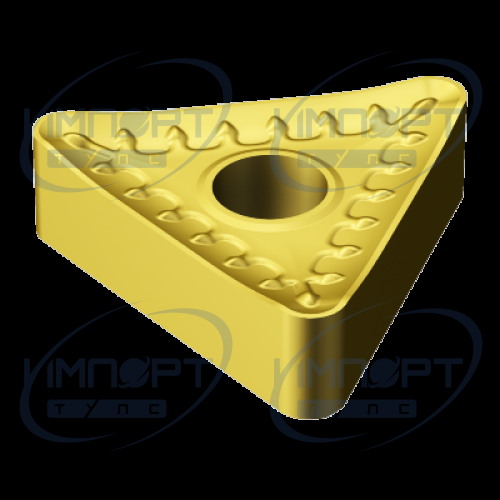

Режущая пластина T-Max® P для точения
  • TNMM 22 04 16-QR 235 Общее представление
  • TNMM 22 04 16-QR 235

ISO: 10194741

Идентификатор материала: 5754665

Количество в упаковке: 10

EAN: 10194741

ANSI: TNMM 434-QR 235

Начальные значения
m
ap 6 mm(2-11)
fn 0.6 mm/r(0.3-0.9)
vc 80 m/min(120-60)
p
ap 6 mm(2-11)
fn 0.6 mm/r(0.35-1.2)
vc 90 m/min(110-60)
Данные о продукции
CoroPak (RELEASEPACK) 87.1
Release date (ValFrom20) 1987-11-30
Диаметр вписанной окружности (IC) 12,7 mm
Диаметр отверстия под винт (D1) 5,156 mm
Задний угол главный (AN) 0 deg
Исполнение (HAND) N
Классификация материала, уровень 1 (TMC1ISO) PM
Масса элемента (WT) 0,011 kg
Наличие кромки Wiper (WEP) false
Основа сплава (SUBSTRATE) HC
Покрытие (COATING) CVD TiCN+TiN
Радиус при вершине (RE) 1,587 mm
Размер и форма пластины (CUTINTSIZESHAPE) TN2204
Сплав (GRADE) 235
Тип крепления пластины (IFS) 2
Тип операции (CTPT) Roughing
Толщина пластины (S) 4,762 mm
Форма пластины (SC) T
Число режущих кромок (CEDC) 3
Эффективная длина режущей кромки (LE) 20,397 mm
