V50-QC-C8-150

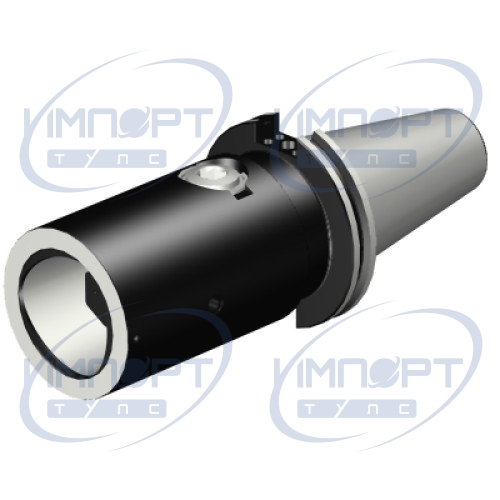

Переходник от CAT-V к Coromant Capto® с быстросменным механизмом
  • V50-QC-C8-150 Общее представление
  • V50-QC-C8-150

ISO: 7323220413454

Идентификатор материала: 6897028

Количество в упаковке: 1

EAN: 7323220413454

ANSI: V50-QC-C8-150

Данные о продукции
CoroPak (RELEASEPACK) 16.1
Release date (ValFrom20) 2016-02-16
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false

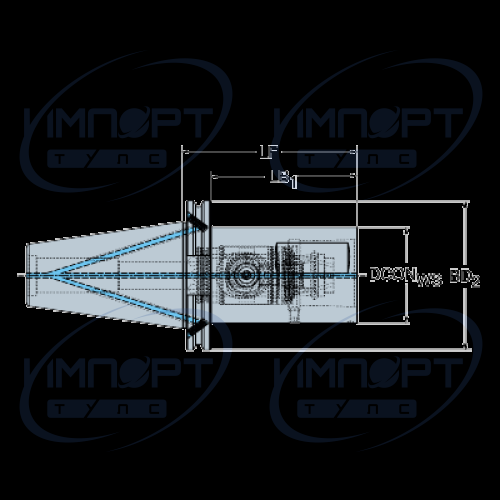

Диаметр корпуса (BD1) 80 mm
Диаметр корпуса (BD2) 98,4 mm
Диаметр соединения (DCON) 80 mm
Длина корпуса (LB1) 130 mm
Длина корпуса (LB2) 150 mm
Интерфейс со стороны заготовки (ADINTWS) Coromant Capto (segment clamping) -size C8
Интерфейс со стороны станка (ADINTMS) CAT-V -AD/B central/flange coolant - CAT-V50
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 130 Nm
Масса элемента (WT) 6,311 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 0 deg
Размер резьбы центрального болта (CRKS) 1"-8
Сбалансирован конструктивно (BBD) true
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 7: decentral over flange and axial
Функциональная длина (LF) 150 mm
Функциональный диаметр (DFC) 55 | 69.85 mm
