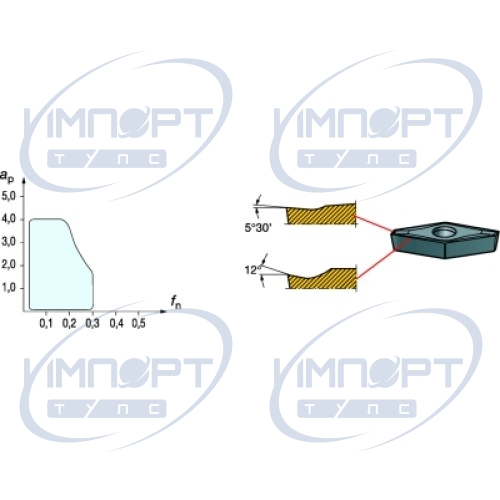

Начальные значения
m
ap 1 mm(0.05-4)
fn 0.1 mm/r(0.05-0.3)
vc 95 m/min(105-85)
s
ap 1 mm(0.05-3)
fn 0.07 mm/r(0.05-0.21)
vc 14 m/min(15-12)
p
ap 1 mm(0.05-4)
fn 0.1 mm/r(0.05-0.3)
vc 110 m/min(130-100)
Данные о продукции
| CoroPak (RELEASEPACK) | 02.2 |
| Release date (ValFrom20) | 2002-06-17 |

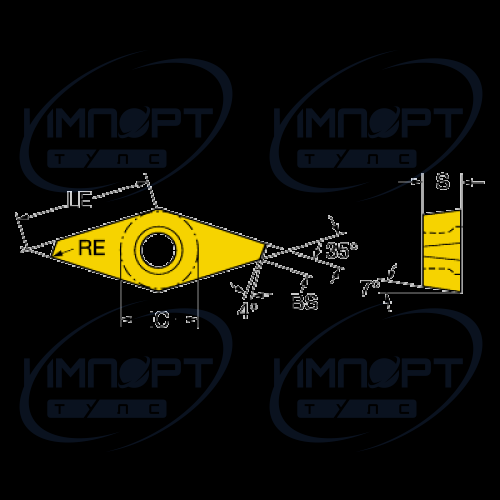

| Диаметр вписанной окружности (IC) | 6,35 mm |
| Диаметр отверстия под винт (D1) | 2,8 mm |
| Задний угол главный (AN) | 7 deg |
| Исполнение (HAND) | R |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,002 kg |
| Наличие кромки Wiper (WEP) | true |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | PVD TiN |
| Радиус при вершине (RE) | 0,1 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | VC1103 |
| Сплав (GRADE) | 1020 |
| Тип крепления пластины (IFS) | 3 |
| Тип операции (CTPT) | Finishing |
| Толщина пластины (S) | 3,175 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 93 deg |
| Форма пластины (SC) | V |
| Число режущих кромок (CEDC) | 2 |
| Эффективная длина режущей кромки (LE) | 10,971 mm |
