Начальные значения
s
ap 1.25 mm(0.5-2.1)
fn 0.11 mm/r(0.08-0.18)
vc 40 m/min(40-38)
k
ap 1.25 mm(0.5-3)
fn 0.15 mm/r(0.08-0.25)
vc 125 m/min(130-110)
n
ap 1.25 mm(0.5-3)
fn 0.15 mm/r(0.08-0.25)
vc 1900 m/min(2400-240)

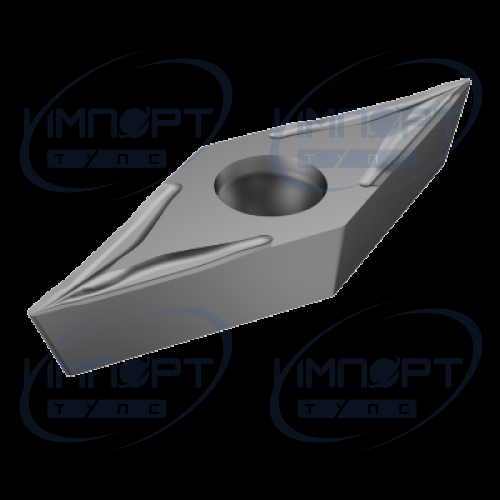

Данные о продукции
| CoroPak (RELEASEPACK) | 02.2 |
| Release date (ValFrom20) | 2002-06-17 |
| Диаметр вписанной окружности (IC) | 6,35 mm |
| Диаметр отверстия под винт (D1) | 2,8 mm |
| Задний угол главный (AN) | 7 deg |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,003 kg |
| Наличие кромки Wiper (WEP) | false |
| Основа сплава (SUBSTRATE) | HW |
| Радиус при вершине (RE) | 0,397 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | VC1103 |
| Сплав (GRADE) | H13A |
| Тип крепления пластины (IFS) | 3 |
| Тип операции (CTPT) | Medium |
| Толщина пластины (S) | 3,175 mm |
| Форма пластины (SC) | V |
| Число режущих кромок (CEDC) | 2 |
| Эффективная длина режущей кромки (LE) | 10,671 mm |
