Начальные значения
h
ap 0.15 mm(0.07-0.4)
fn 0.21 mm/r(0.07-0.31)
vc 150 m/min(165-125)

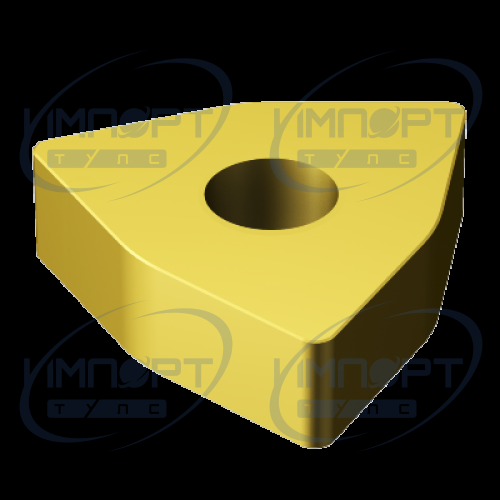

Данные о продукции
| CoroPak (RELEASEPACK) | 03.2 |
| Release date (ValFrom20) | 2003-07-14 |
| Диаметр вписанной окружности (IC) | 12,7 mm |
| Диаметр отверстия под винт (D1) | 5,156 mm |
| Задний угол главный (AN) | 0 deg |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,003 kg |
| Наличие кромки Wiper (WEP) | true |
| Основа сплава (SUBSTRATE) | CC |
| Покрытие (COATING) | PVD TiN |
| Радиус при вершине (RE) | 0,794 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | WN0804 |
| Сплав (GRADE) | 6050 |
| Тип крепления пластины (IFS) | 2 |
| Тип операции (CTPT) | Finishing |
| Толщина пластины (S) | 4,762 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 95 deg |
| Угол торцевой режущей кромки сверла (GB) | 25 deg |
| Форма пластины (SC) | W |
| Число режущих кромок (CEDC) | 6 |
| Ширина передней фаски (BN) | 0,15 mm |
| Эффективная длина режущей кромки (LE) | 7,887 mm |
